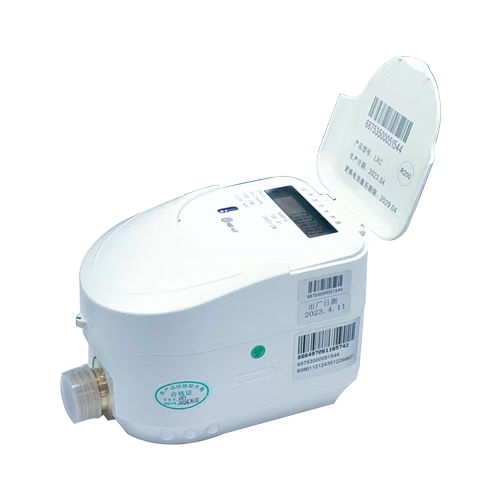

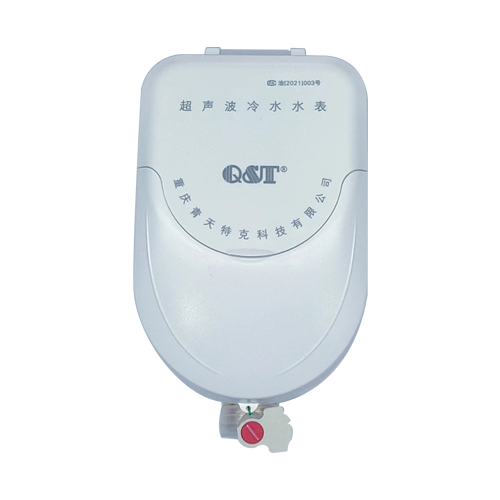

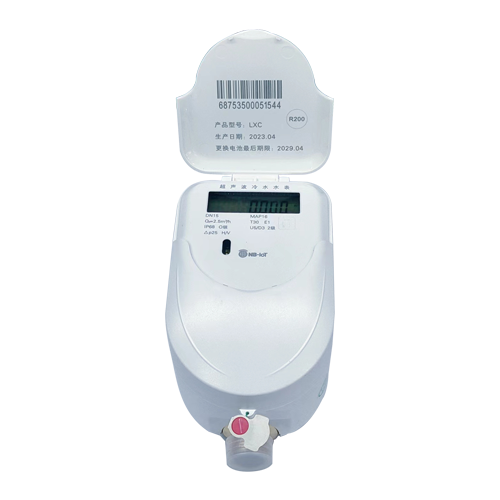

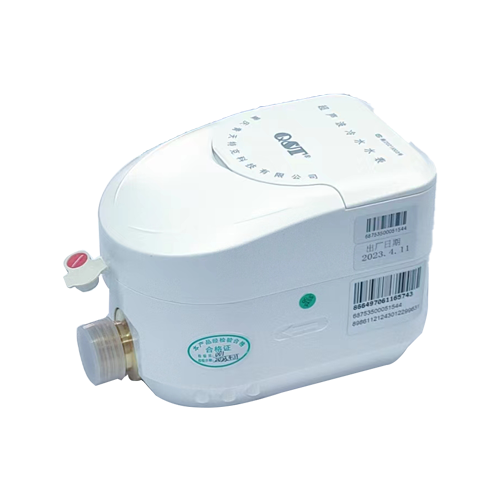

    小口徑超聲波水表
    超聲水表是基于超聲波在水中傳播時,順流和逆流的時間差原理進行流量測量和顯示的新型水表。儀表可配備有線或無線的數據通信接口,與采集器、集中器或網絡服務器通信,組成遠程抄表管理系統,管理部門可按需抄取表中數據,方便對用戶用水量的統計和管理。
    產品執行《GB/T 778-2018 封閉滿管道中水流量的測量 飲用冷水水表和熱水水表》標準以及《JJG 162-2019 飲用冷水水表》檢定規程。

    ?
    分享到:
    產品特點
    技術參數
    安裝要求
    接線方式
    產品特點
    1、高量程比(最大400:1)
    2、具有自診斷功能:流量傳感器故障報警、溫度傳感器故障報警、測量超量程報警、電池欠壓報警、
    3、應用了本公司專利的流量測量方法(已獲得發明專利授權)和智能數據糾錯技術,測量準確度和穩定性高
    4、內置鋰電池供電可確保使用(6+1)年以上
    5、具備光電接口,支持手持式紅外抄表工具現場抄讀
    6、內置NB-IoT物聯網通信模塊,支持物聯網表應用
    7、可選擇有線通信接口(M-BUS、485)或無線通信接口(LoRaWan)
    8、配套物聯網系統平臺
    9、可計反向流
    技術參數
    主要技術指標
    累積體積分辨力 0.001m3  (使用模式) 0.00001m3 ?。z定模式)
    當前流量分辨力 0.001 m3/h(使用模式) 0.001 m3/h (檢定模式)
    電池使用壽命 > (6+1)年
    液晶顯示屏位數 8位
    溫度等級 T30、T50
    壓力等級 MAP16
    壓力損失等級 △p25
    環境等級 O級
    防護等級 IP68
    準確度等級 2級
    電磁環境等級 E1、E2
    安裝方式 水平或垂直
    上/下游流場敏感度等級 U5/D3
    反向流 可測反向流
    可定制的特殊功能 管路滴漏、爆管、結垢的識別與報警
    口徑范圍 DN15~DN50
    量程比Q3/Q1  125、160、200、250、400 500
    常用流量
    Q3
    DN15: 2.5 m3/h   DN20: 4.0 m3/h
    DN25: 6.3 m3/h   DN32: 10 m3/h
    DN40:16 m3/h    DN50(螺紋連接):25 m3/h

    安裝要求
    特別提醒:已安裝完畢的超聲水表,在冬天結冰的條件下,為防止管道被凍裂可能導致的超聲傳感器損壞,請至少打開一側的閥門(水表前的閥門或者用戶室內的進水閥、水龍頭)。尤其是無人居住或不用水的情況,這點特別重要。

    超聲水表由于其測量原理不同于機械水表,管道內不能是空管或積累較多的氣泡,否則會導致超聲信號無法傳輸,造成表不
    接線方式
    ●電源線
    默認為內置鋰電池供電,無需額外電源線
    外供電模式(可選),紅色導線連電源正極,黑色連電源負極,電壓范圍DC(7.5~24)V;
    ● 通訊線
    M-BUS通訊模式:直接將兩根通訊線連接至MBUS總線即可,無需區分正負極;
    485通訊模式:  表上引出有4 根導線分別為:A(黃)、B(綠)、地(黑)、電源(紅,DC 7.5~24V),對應接好(注意區分極性,接錯可能燒毀
    ?
