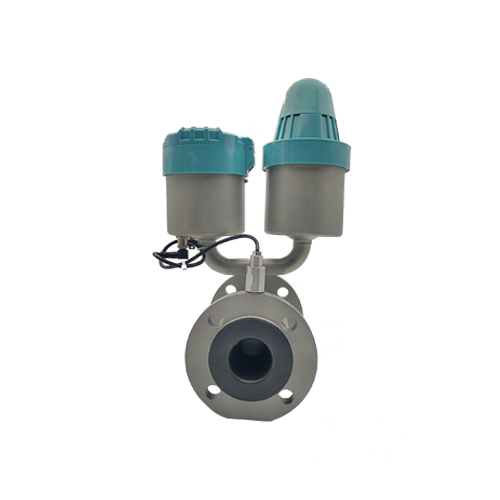

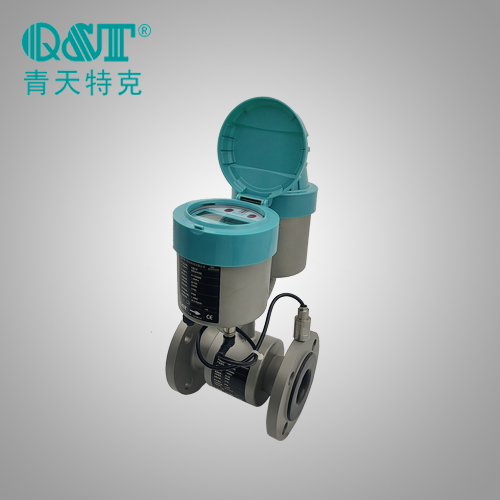

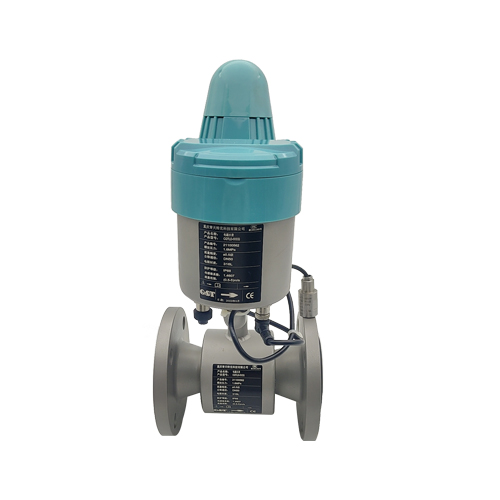

LXE-CQ系列電磁水表是根據法拉第電磁感應原理，制成的一種測量導電液體體積流量的儀表。具備寬量程、低始動流量、低壓損、實時計量、累計計量、雙向計量等特點；主要使用供水干線的DMA分區、在線監測、水損分析和統計結算等。
產品符合國家標準GB/T778-2018《飲用冷水水表和熱水水表》、JJG162-2009《冷水水表》。

?

產品特點

技術參數

安裝尺寸

產品特點

測量管內無阻流部件，壓損小、直管段要求低；

變徑設計，提高測量精度和靈敏度、降低勵磁功耗；

合理選用電極和襯里，具有良好的耐腐蝕和耐磨損性能；

全電子化設計，抗干擾能力強、測量可靠、精度高、量程寬；

微處理器技術，運算速度快、精度高，低頻矩形波勵磁，勵磁頻率可調，低功耗設計；

SMT元件貼裝技術，電路穩定可靠；

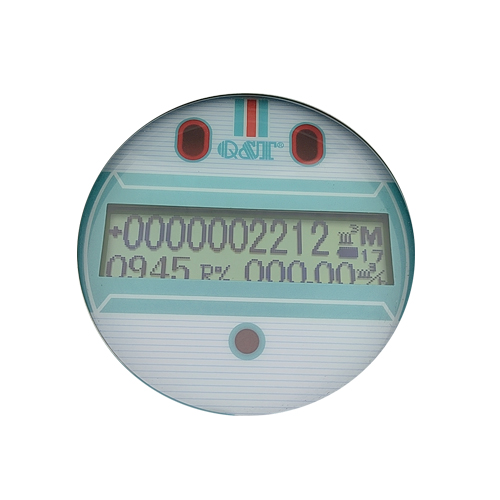

轉換器高清LCD背光顯示，全中文菜單操作，操作簡單易學；

通訊方式RS485/藍牙/LORA/NBIOT等可選；

協議類型CJT188協議、MODBUS協議可選；

具備自診斷、自監測功能；

全不銹鋼表殼和紅外遙控器操作，防護等級IP68；

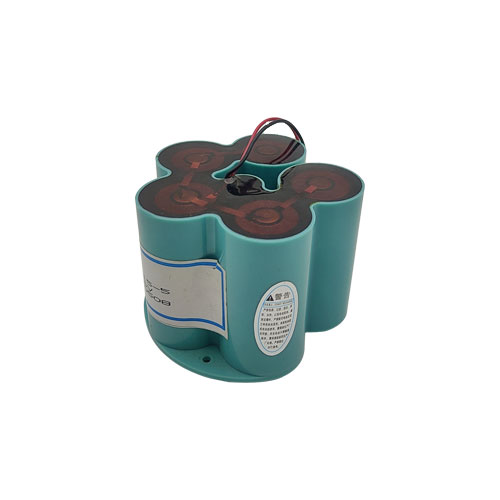

高容量鋰電池組，計量部分持續工作時間不低于10年；

預留外置供電接口、壓力/溫度傳感接口；

無線傳輸部分，電池可更換設計。

技術參數

執行標準	GB/T778-2018 JJG162-2009
流動方向	正/反/凈流量
量程比	R160/250/400（可選）
精度等級	1級/2級（可選）
公稱口徑	DN50	DN65	DN80	DN100	DN125	DN150	DN200	DN250	DN300
公稱流量（m³/h）	40	63	100	160	250	400	630	1000	1600
壓損等級	?P40
溫度等級	T50
耐壓等級	1.6MPa（特殊需求可定制）
電導率范圍	≥20μS/cm
信號輸出	4-20mA、脈沖
通訊輸出	無輸出/RS485/TTL/lora/NBIOT/藍牙（可選）
協議類型	CJT188協議、MODBUS協議、HART協議、PROFIBUS-DP協議（可選）
電源類型	DC3.6V鋰電池
流動剖面等級	U10，D5
電磁兼容性等級	E2級
鏈接方式	法蘭鏈接，GB/T9119-2010
防護等級	IP68
環境溫度	-10℃～+75℃
相對濕度	5%～95%
安裝方式	水平/豎直
電極材料	316L
殼體材質	碳鋼/不銹鋼（可選）
接地方式	有無接地/接地環/接地電極（可選）

安裝尺寸

公稱口徑	公稱流量 m³/h	量程比 R	L（mm）	D（mm）	H（mm）	K(mm)	n*d（mm）	耐壓等級
50	40	400	200	165	328	125	4*Φ19	1.6MPa
65	63	400	200	185	340	145	4*Φ19	1.6MPa
80	100	400	200	200	355	160	8*Φ19	1.6MPa
100	160	400	250	220	365	180	8*Φ19	1.6MPa
125	250	400	250	250	370	210	8*Φ19	1.6MPa
150	400	400	300	285	413	240	8*Φ23	1.6MPa
200	630	400	350	340	498	295	12*Φ23	1.6MPa
250	1000	400	450	405	530	355	12*Φ23	1.6MPa
300	1600	400	500	460	588	410	12*Φ23	1.6MPa
