工作原理及主要配置
裝置的流體以穩定流場經被檢表入標準器（稱量桶、量器或標準表）直接比較相對誤差。
裝置配有
1、穩定流場循環系統；
2、組合式試驗管段；
3、標準器（高精度臺秤或量器或標準表）；
4、計時器；
5、流量調節閥、換向器、夾緊器；
6、計算機及控制系統等。

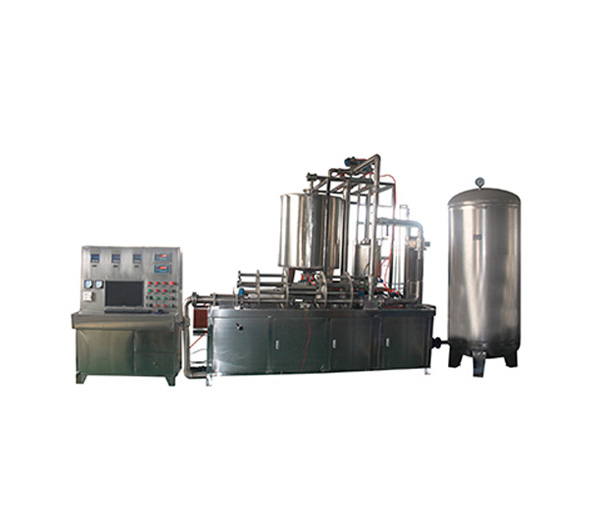

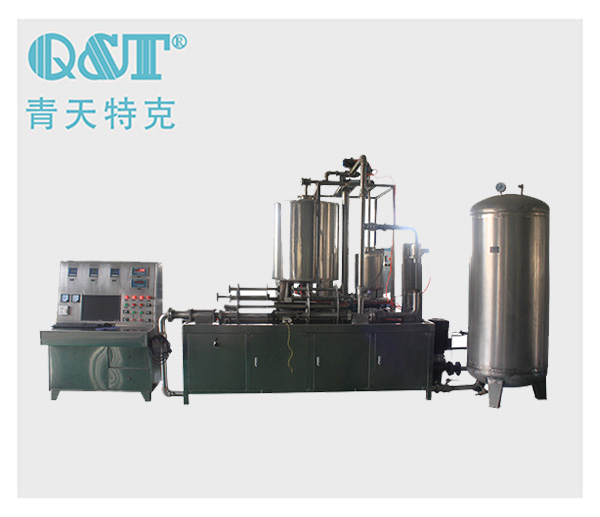

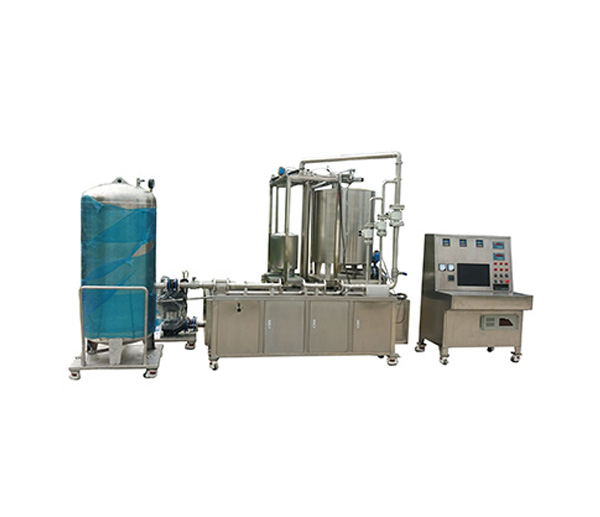

LSJ系列液體（含水、油）流量標準裝置是按照J(rèn)JG164-2000要求并引用國內外新的相關技術設計制作的，經技術簽定及多家用戶使用結果表明，本廠產品設計規范，準確可靠，經濟實用。
| 性能 | 技術參數 | ||
| 被檢表種類 | 電磁流量計、渦輪流量計、金屬管浮子流量計、渦街流量計等，可單獨一種，可多種同時檢定 | ||
| 占地面積 | ≈4500*2050*3000mm（以實際設計為主） | ||
| 被檢表數量 | 兩臺 | ||
| 標準表 | DN10/25/50 | ||
| 等級 | 0.20% | ||
| 流速范圍 | 0.3m/s-5m/s | ||
| 壓力范圍 | 0~0.6MPa | ||
| 流量測控的擴展不確定度 | U≦0.2%，K=2 | ||
| 水箱 | ≈1.5m3 | ||
| 穩壓罐 | ≧0.7m3 | ||
| 夾表器 | 氣動 | ||
| 換向器 | 活塞式、褲衩式（選配） | ||
| 電子稱 | 35kg*1、600kg*1，檢定分度不低于1/6000 | ||
| 水泵 | 電源電壓380v ，50Hz，5.5~7.5KW（出廠標配） | ||
