(氣液)渦輪流量計
>

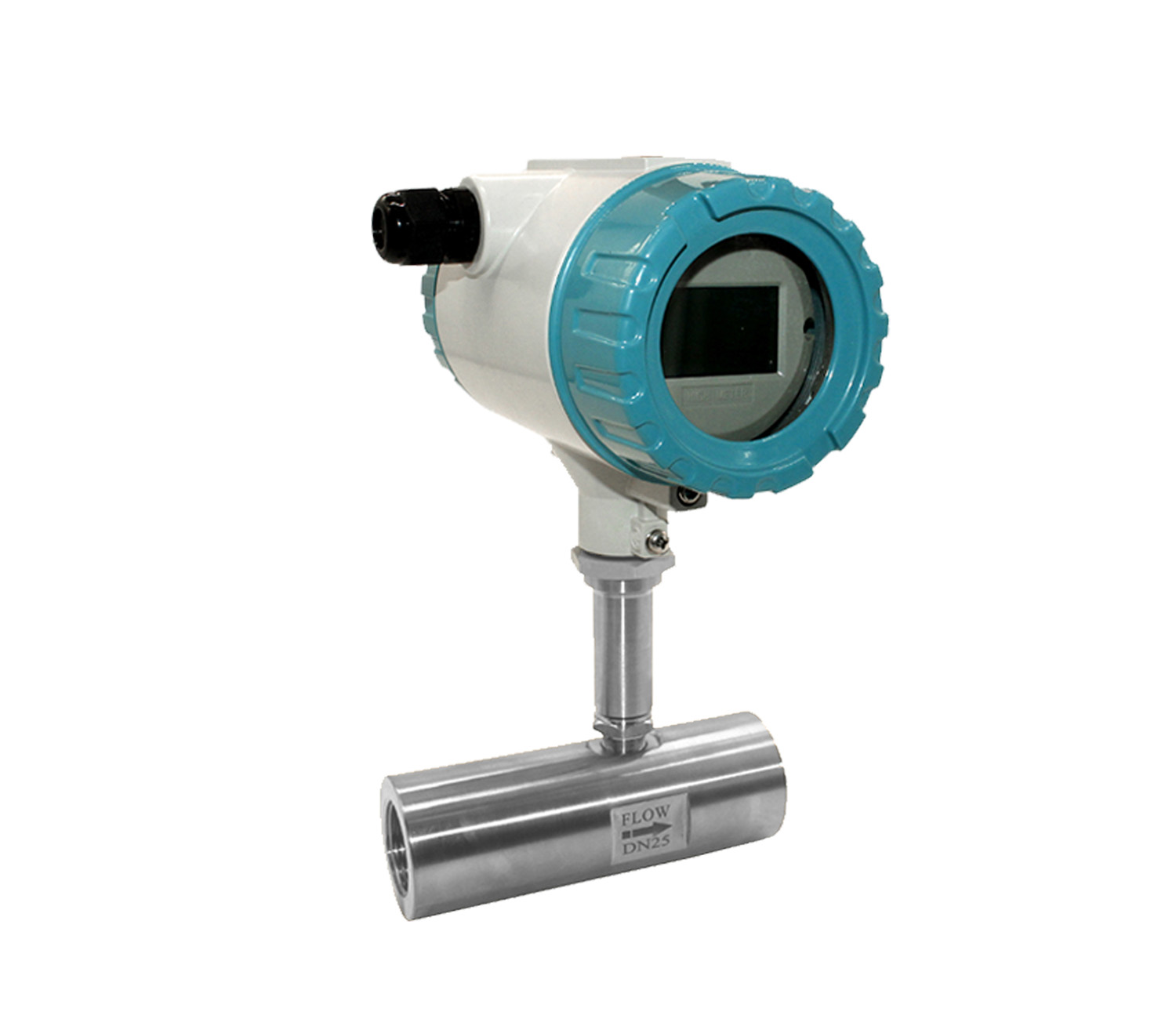

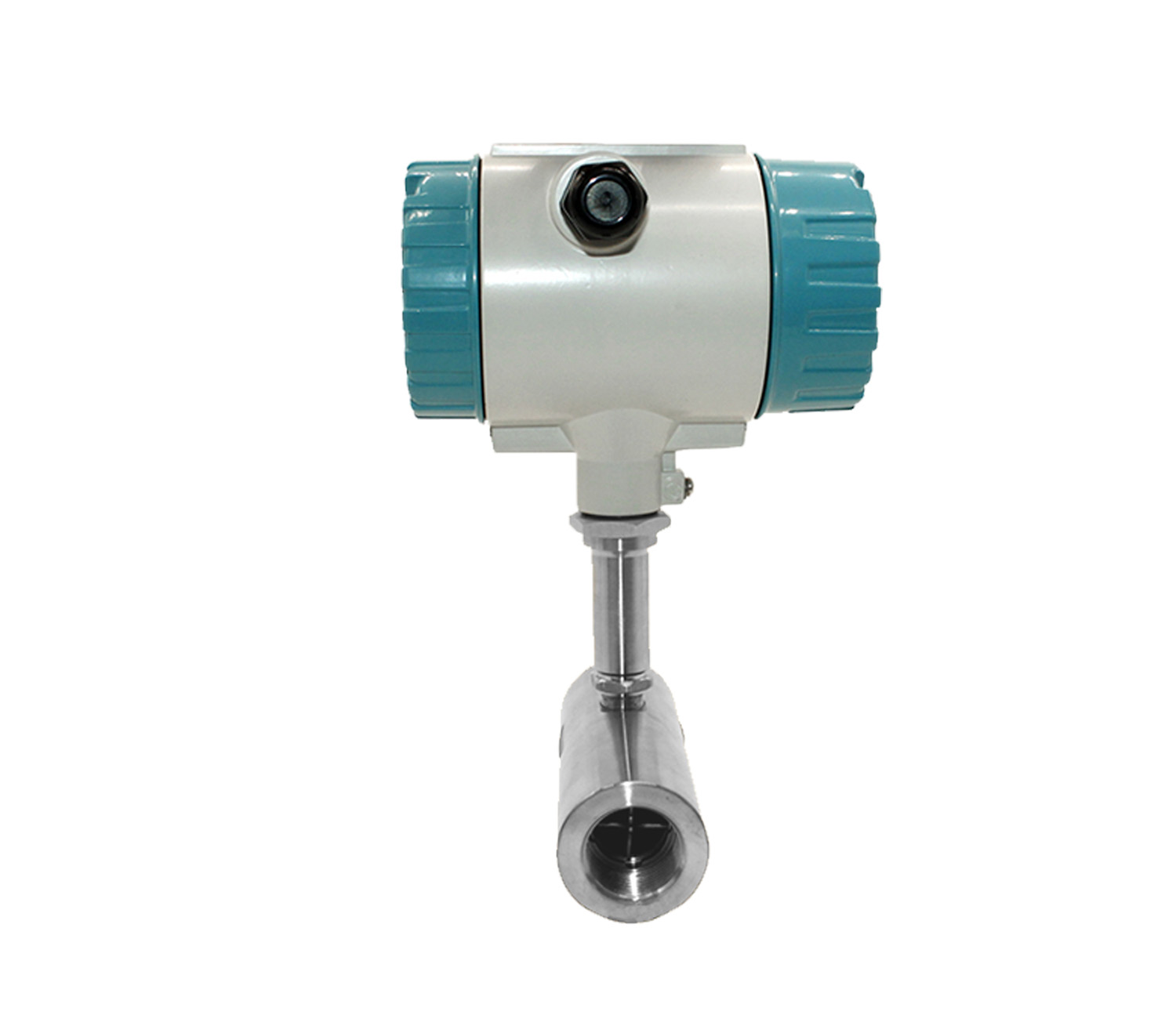

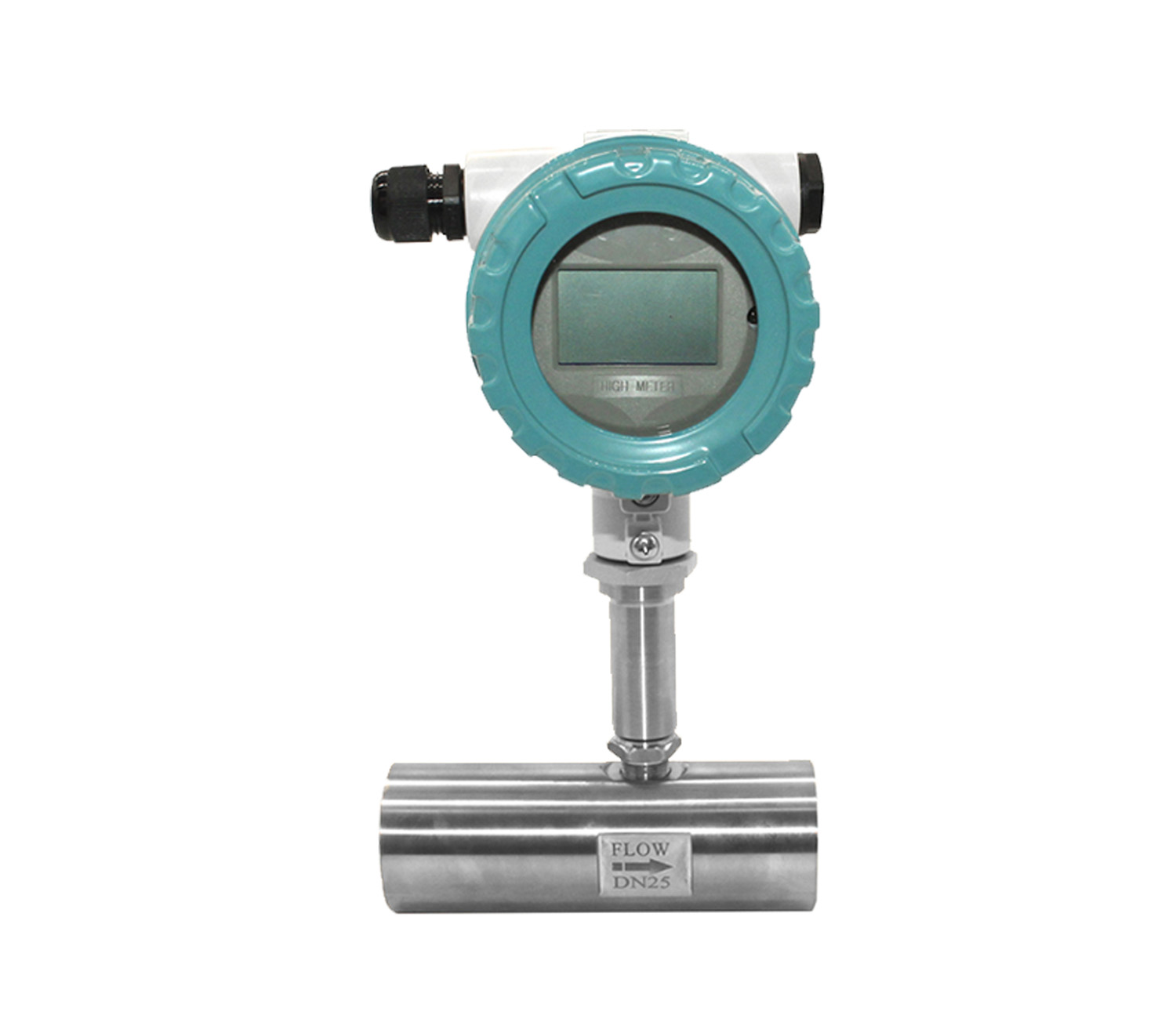

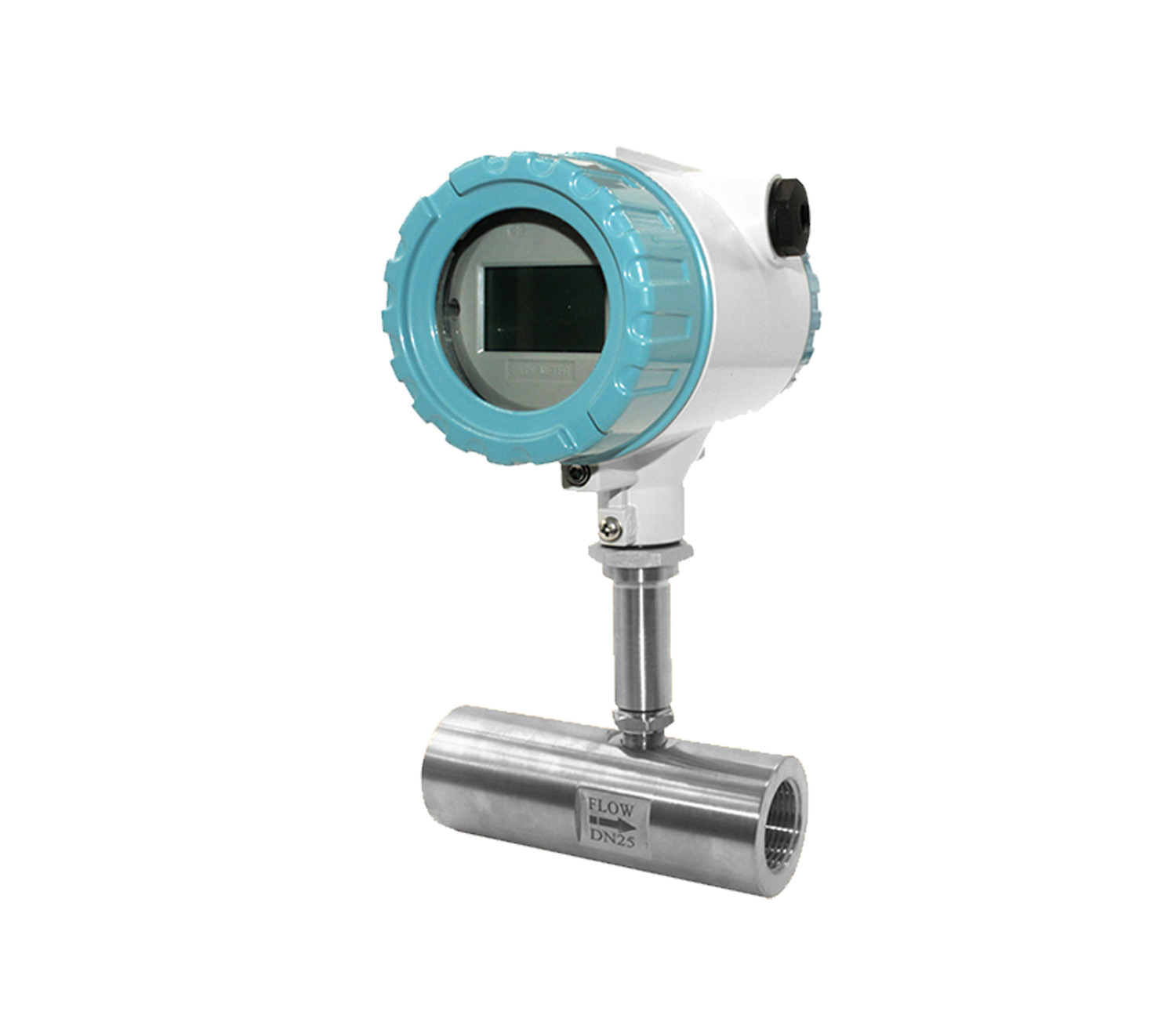

內螺紋液體渦輪流量計
LWGY-CQ系列渦輪流量計是速度式流量計中的主要種類當被測流體流過渦輪流量計傳感器時,在流體的作用下,葉輪受力旋轉,其轉速與管道平均流速成正比,同時,葉片周期性地切割電磁鐵產生的磁力線,改變線圈的磁通量,根據電磁感應原理,在線圈內將感應出脈動的電勢信號,即電脈沖信號,此電脈動信號的頻率與被測流體的流量成正比。
?
?:18223340054
?
在線溝通
分享到:
工作原理
產品簡介
技術參數
應用領域
工作原理
流體流經傳感器殼體,由于葉輪的葉片與流向有一定的角度,流體的沖力使葉片具有轉動力矩,克服摩擦力矩和流體阻力之后葉片旋轉,在力矩平衡后轉速穩定,在一定的條件下,轉速與流速成正比,由于葉片有導磁性,它處于信號檢測器(由永久磁鋼和線圈組成)的磁場中,旋轉的葉片切割磁力線,周期性的改變著線圈的磁通量,從而使線圈兩端感應出電脈沖信號,此信號經過放大器的放大整形,形成有一定幅度的連續的矩形脈沖波,可遠傳至顯示儀表,顯示出流體的瞬時流量和累計量。在一定的流量范圍內,脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比,流量方程為:Q=3600×f/k
式中:
f——脈沖頻率[Hz];
k——傳感器的儀表系數[1/m],由校驗單給出。若以[1/L]為單位Q=3.6×f/k
Q——流體的瞬時流量(工作狀態下)[m3/h];
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中,k值設入配套的顯示儀表中,便可顯示出瞬時流量和累積總量
產品簡介
液體渦輪流量計結構為防爆設計,可以顯示流量總量,瞬時流量和流量滿度百分比。
液體渦輪流量計(渦輪流量傳感器與顯示儀表配套組成渦輪流量計)。傳感器液體渦輪流量計具有精度高,重復性好,壽命長操作簡單等特點??蓮V泛應用于石油,化工,冶金,造紙等行業測量液體的體積瞬時流量和體積總量
LWGY-CQ系列渦輪流量計是速度式流量計中的主要種類當被測流體流過渦輪流量計傳感器時,在流體的作用下,葉輪受力旋轉,其轉速與管道平均流速成正比,同時,葉片周期性地切割電磁鐵產生的磁力線,改變線圈的磁通量,根據電磁感應原理,在線圈內將感應出脈動的電勢信號,即電脈沖信號,此電脈動信號的頻率與被測流體的流量成正比。

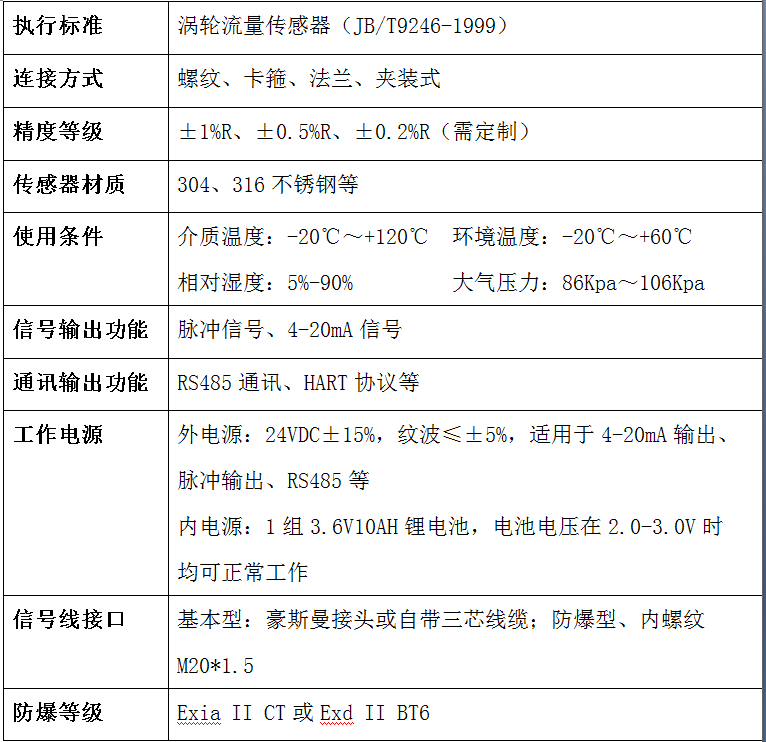

技術參數
yle="width: 766px; height: 742px;" />
應用領域
電磁流量計廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、污水處理站(環保污水控制、化工污水、電鍍污水)、造紙(紙漿)、泥漿、醫藥、食品等工農業的生產公司過程流量測量和控制。(產品圖)
?
