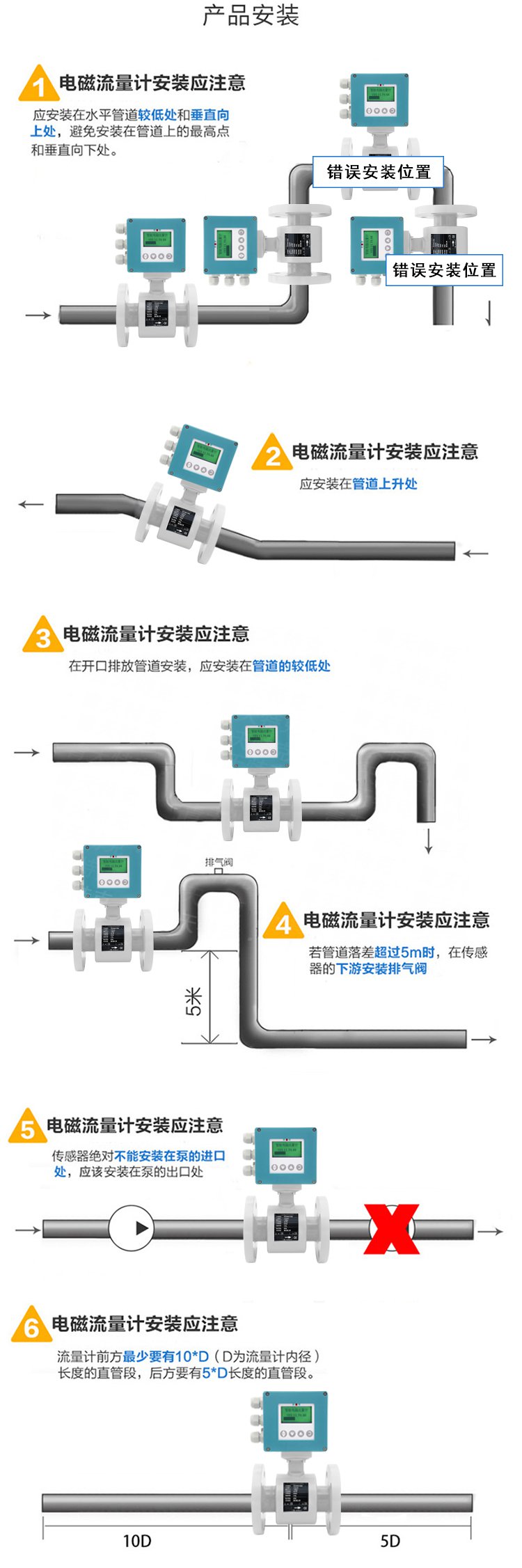

一、電磁流量計安裝表示圖：
1、電磁流量計應安裝在程度管道較低處和垂直向上處，防止安裝在管道的最高點和垂直向下處；
2、電磁流量計應安裝在管道回升處；
3、在啟齒排放管道安裝，應安裝在管道的較低處；
4、若管道落差超越5m時，在傳感器的下游安裝排氣閥；
5、電磁流量計應在傳感器的下游安裝掌握閥和切斷閥，而不應安裝在傳感器下游；
6、傳感器相對不能安裝在泵的進出口處，應安裝在泵的出口處；
7、在測量井內安裝電磁流量計的方法；
圖7備注：1。入口 2。溢流管 3。 入口柵 4。清洗孔 5。流量計 6。短管 7。出口 8。排放閥
二、如何準確抉擇電磁流量計安裝節點：
？準確地抉擇安點綴和準確安裝流量計都是十分主要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響流量計的運用壽命，甚至?xí)茐牧髁坑?。抉擇安裝地位時需特殊注重：
1、非測量電極的軸線必需近似于程度方向；
2、管道內必需完整充溢液體；
3、
電磁流量計后方起碼要有5＊D（D為流量計內徑）長度的直管段，后方起碼要有3＊D（D為流量計內徑）長度的直管段；
4、流體的活動方向和流量計的箭頭方向一致；
5、管道內要有真空會破壞流量計的內襯，需特殊注重；
6、在電磁流量計左近應無強電磁場；
7、在電磁流量計左近應有富足的空間，以便安裝和保護；
8、若測量管道有振動，在流量計的兩邊應有固定的支座測量不同介質的混雜液體時混雜點與流量計之間的間隔起碼要有30×D（D砂漿流量計內徑）長度為不便今后流量計的清洗和保護，應安裝旁通管道；
