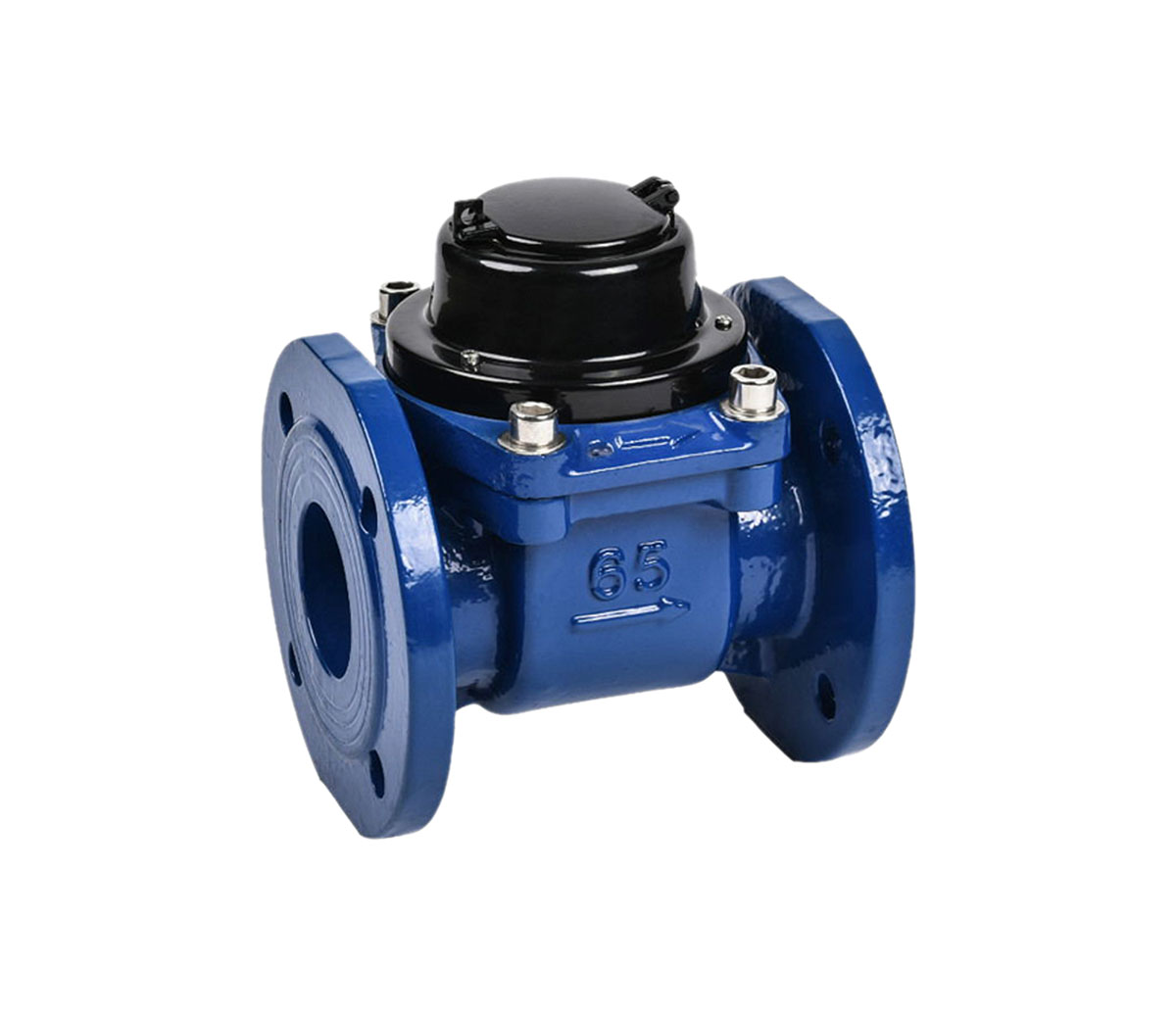

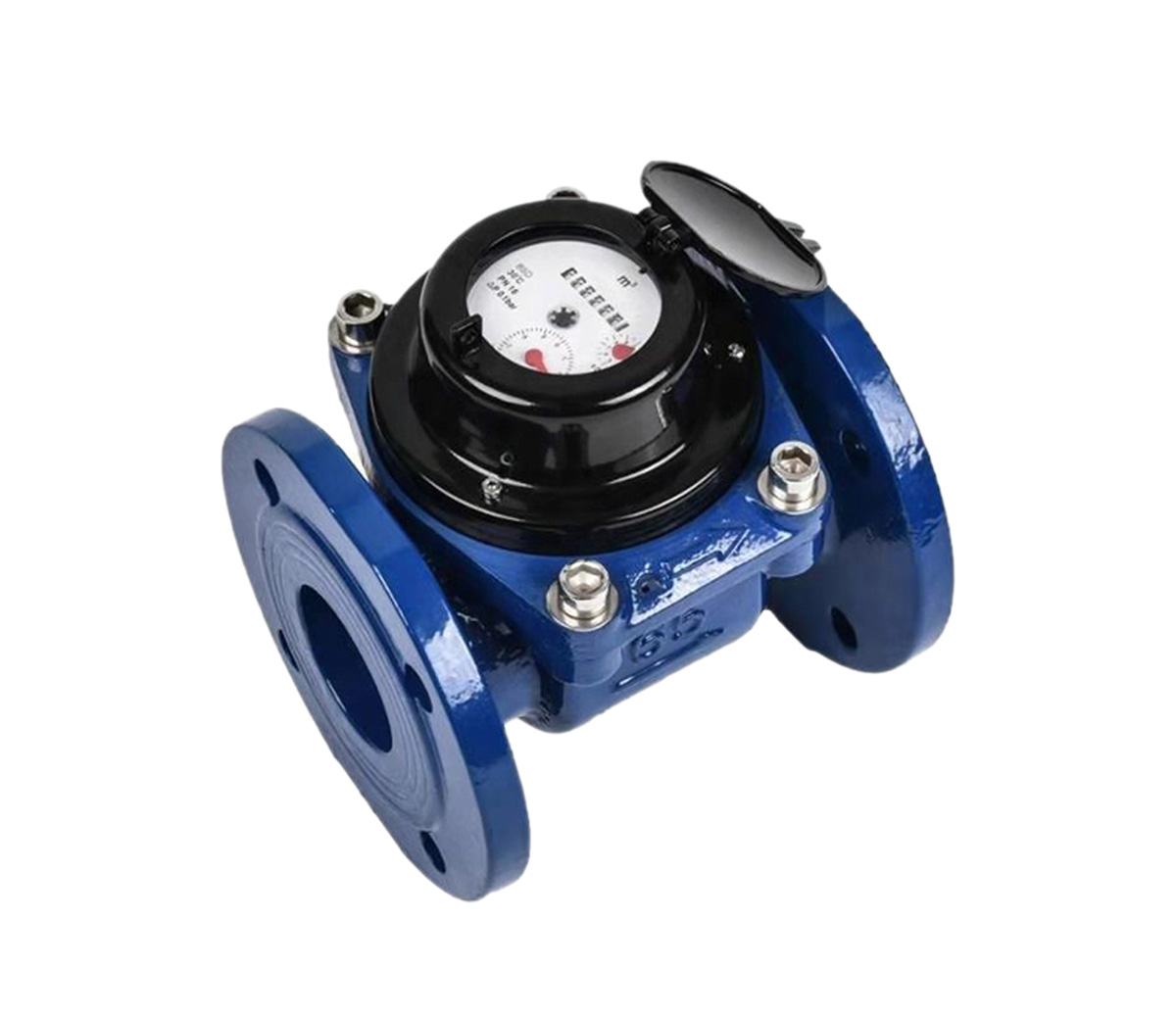

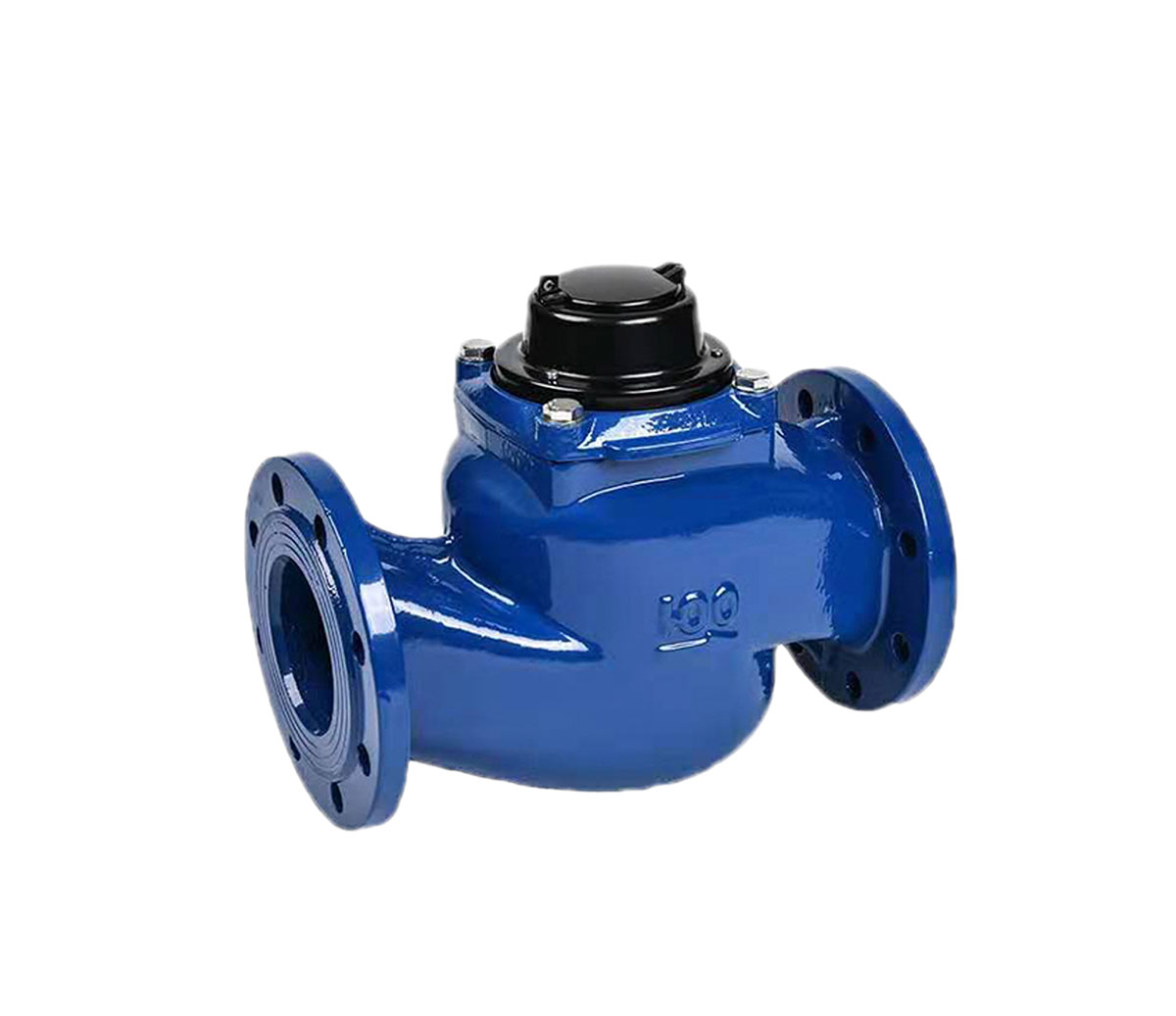

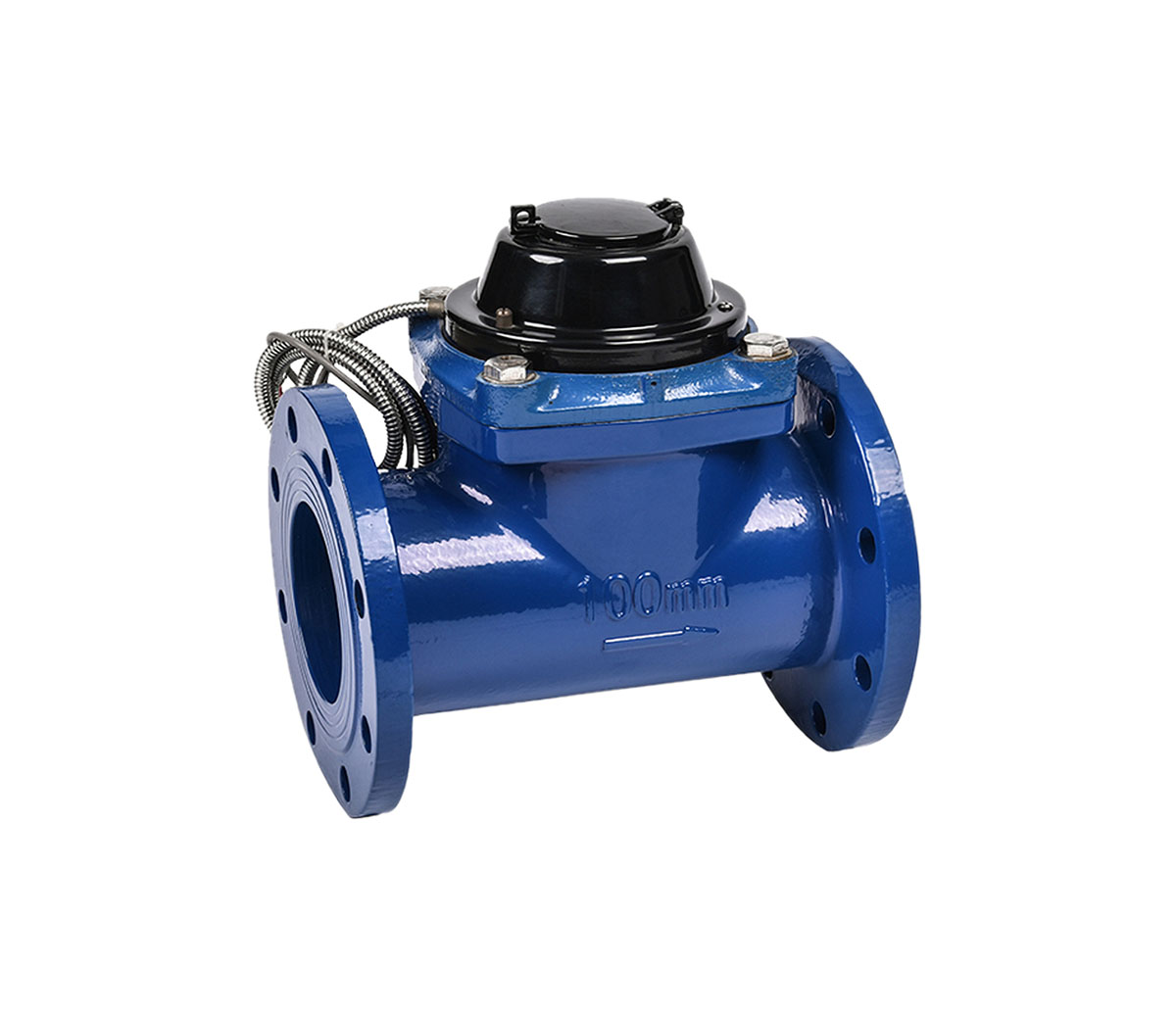

    螺翼水表
      我廠生產、經營的水表產品有旋翼式、螺翼式冷、熱水表、液封水表、滴水計數水表。各種規格型號的水表均是按照GB/T778.1~3-2007/ISO4064-1~3-2005《封閉式管道中水流量的測量飲用冷水水表和熱水水表》的要求制造,按照J(rèn)JG162-2009水表檢定規程進行檢定。保證計量準確、性能可靠、靈敏度較高、結構緊湊、維護方便。
    ?
    分享到:
    產品簡介
    工作原理
    計量性能
    安裝要求
    產品簡介
    ●特點
    1、直接讀取字輪數據,沒有累計誤差,不受抖動影響,基本實現“零”誤差抄讀。
    2、采用低功耗設計,內部不設電源,平時不工作不耗電,只有度數時才瞬間供電。
    3、智能化電子單元完全密封于計數器中,不受外界水及濕氣的侵蝕。
    4、采用先進的數據編碼及效驗方式,通訊可靠性高。
    5、采用總線方式,系統工程安裝簡單方便,維護少,節約在、成本。
    6、滿足EMC、ESD、EMI等電子產品電磁兼容方面的設計要求,達到行業領先水平。
    7、采用故障診斷停機技術,保障整個網絡的安全。
    8、與上位機系統可以靈活組網,既可以遠程自動抄表,也可以人工集中抄表。
    本水表符合GB/T778.1~3-2007的標準。

    ●使用條件
    溫度等級:T30  T30/90
    流動剖面敏感度等級:U10  D5
    壓力等級:1MPa   1.6Mpa
    工作電源:DC10-14V(RS485);DC32-42V(M-BUS)
    工作環境:溫度0.1℃~80℃(冷水表最高30℃)  濕度;0~95%RH
    與上位機通訊方式:a)RS-485現場總線;b)M-BUS現場總線;
    工作電流:≤5mA(RS-485);≤10mA(M-BUS)
    通訊傳輸速率:1200/2400 /9600bit/s;
    通訊傳輸最大距離:1200m;
    通訊規約;提供內部自定義協議、電力部DLT645(1997)協議、CJ/T188協議(建設部通用戶表通訊傳輸協議)。
    總線引腳ESD保護超過10KV;
    短路電流限制,總線開路、短路、空閑等故障保護。
    工作原理
       1、旋翼式、螺翼式水表的主要結構有表殼、表罩、表玻璃、計量機構、計數機構。
       2、水表的工作原理:旋翼式、螺翼式水表是利用流經水管中的水使水表的葉輪(葉輪的葉板有直板型或螺翼型) 轉動(水的流速 與葉輪的轉速成正比),通過計量機構、計數機構,測量、顯示流經水表的水體積。
       3、液封水表:該水表的指示機構用液體封裝,能保持水表讀數清晰。
       4、滴水計數水表::表殼較高,水表的進水孔下移,表殼底部有一個直通葉輪盒的小孔通道,當流經水表的流量很小時,水流可通過小孔進入葉輪盒使葉輪轉動,完成滴水計量。
    計量性能
    公稱口徑
    DN  mm
    Q3
    m3/h
    Q3/Q1 Q2/Q1 Q4/Q3 溫度
    等級
    壓力
    等級
    壓力
    損失
    等級
    安裝
    方位
    流動剖
    面敏感
    度等級
    是否可
    以計量
    逆  流
    15 2.5 80 1.6 1.25 冷水表
    T30
    熱水表
    T90
    MAP10 △p63 水平H
    垂直V
    U10
    D5
    不能
    20 4.0
    25 6.3 水平H
    40 16
    50 25
    80 40 16 4 冷水表
    T30
    100 63
    150 80
    Q1-最小流量:水表使用的下限流量;
    Q2-分界流量:在常用流量和最小流量之間,把水表的流量范圍分為高區和低區的流量;
    Q3-常用流量:水表允許長期工作的流量;
    Q4-過載流量:水表使用的上限流量,在此流量下不允許水表長時間工作,一天內不超過1h。
    安裝要求
    1、水表的選用依據:
    (1)選擇水表規格時應首先了解水表通常情況下使用流量的大小、水源溫度和壓力, 然后確定常用流量Q3和合適的量程比Q3/Q1。一般使用流量應在Q3+Q2 的一半和Q3之間為好。
    (2)根據便于抄表和管理的要求選擇適合的水表指示型式。
    (3)考慮安裝、維修的方便和對水質的適應性應正確選擇水表的規格型號。
    2、水表的安裝要求:
    (1)對在新鋪設的管道上安裝的水表,安裝前必須將管道內雜物沖洗干凈,并考慮現場的使用條件。
    (2)室外安裝的水表應考慮防曝曬、防冰凍、防污染、防腐蝕 、防泥沙、防水淹、防盜等。一般應安裝保護盒。
    (3)對工業用水表如裝在鍋爐附近,表后應加裝止逆閥,防止熱水倒流。
    (4)水表安裝時,表殼上箭頭必須與管道內流水方向一致,兩端的直管道必須同軸,必要時在管道上加整直裝置、支架給以保證。水表的表盤向上,不許傾斜。
    (5)水龍頭應高于水表,水表上下游應安裝控制閥。水表上游應安裝放氣閥、需要時安裝過濾器,以保證水表始終充滿水,水質清潔、無氣體。
    (6)應有措施保證水表不受浪涌、水錘等不利條件影響,造成水表的損壞。
    (7)安裝時水表前的直管段長度應大于水表公稱口徑的10倍,水表后的直管段長度應大于水表公稱口徑的5倍。
    3、水表的使用維護:
    (1)水表使用時應保證管道充滿水、無氣體,各接頭、管道不許滲漏,閥門打開不可過快。
    (2)定期對水表進行維護、檢查,檢查的內容包括:水表接頭和管道有無滲漏;水表運行是否正常,靈敏指針是否轉動;水表玻璃是否清晰或妨礙正常讀數;
    (3)按管理部門的規定,定期進行周期檢定或更換。
    (4)水表如發生故障,用戶不得自行拆修。
    (5)嚴禁水表在過載流量下長時間使用。

    ?
